Découpage du site

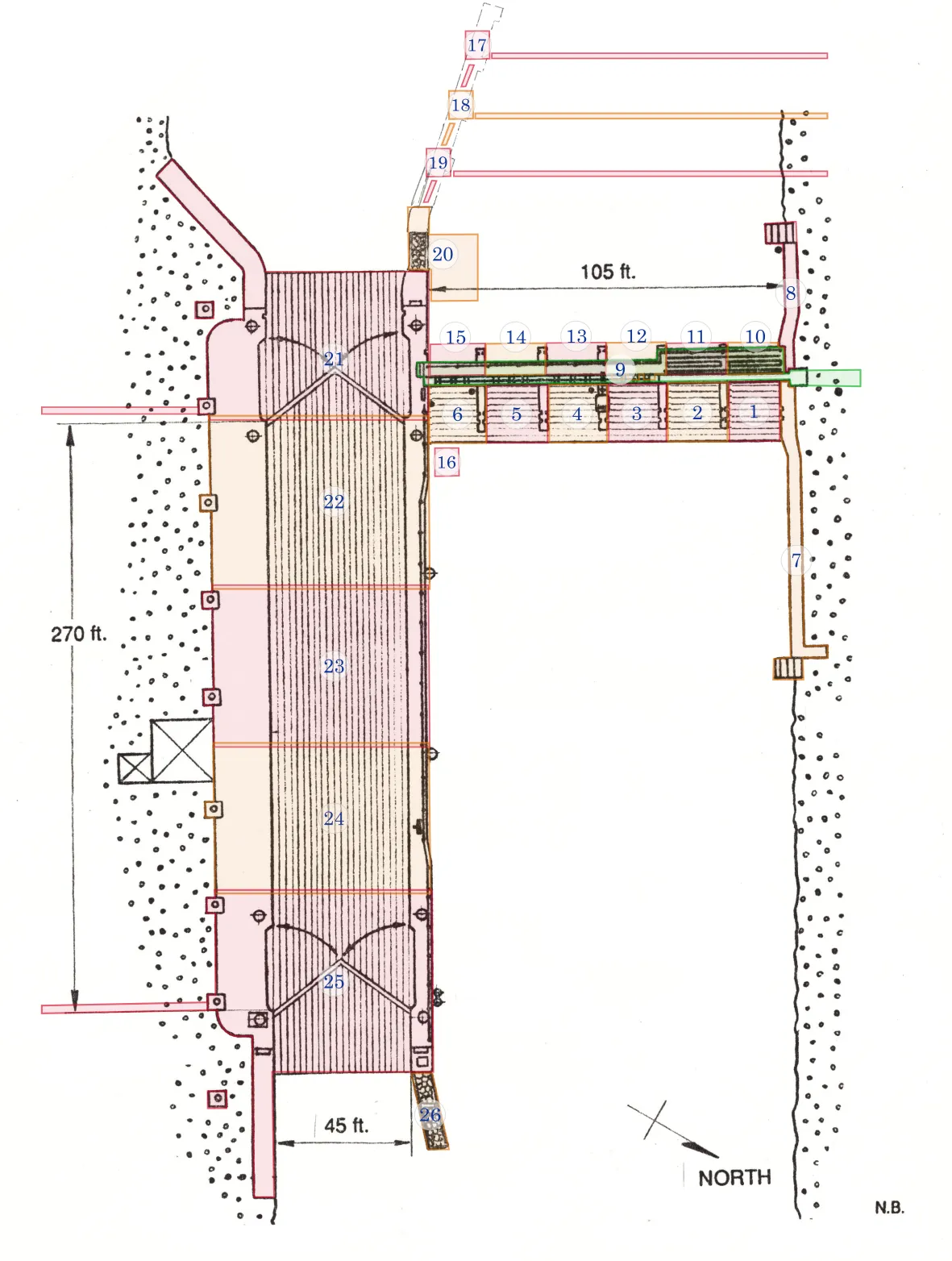

Voici le découpage du site de l’écluse en zones.
Description des zones
Section intitulée « Description des zones »Première enclave à l’est des évacuateurs, à l’extrémité nord. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
Exclue le mur qui jouxte au nord, la passerelle et le pilier au sud.
Enclave au sud de la zone 1. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
- le pilier au nord
Enclave au sud de la zone 2. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
- le pilier au nord
Exclue les 3 passages des vannes ouvertes
Enclave au sud de la zone 3. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
- le pilier au nord
Enclave au sud de la zone 4. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
- le pilier au nord
Enclave au sud de la zone 5. Comprends :
- le plancher, incluant le rebord à l’extrémité est
- le mur ouest, les arches ainsi que les 3 faces du rebord au-dessus
- le pilier au nord
Exclue le mur adjacent au sud.
Mur nord comprenant :
- Le dessus situé à -35 pieds de profondeur
- La structure en escaliers tout à l’est
Mur nord à l’ouest du déversoir. Comprends :
- Le dessus situé à -35 pieds de profondeur
- La structure en escaliers au bout, à l’ouest
Passerelle nord/sud située au-dessus des déversoirs. Inclue :
- Les rambardes
- Les marches à l’extrémité sud
- Les marches à l’extrémité nord
Première enclave à l’ouest des évacuateurs, à l’extrémité nord. Comprends :
- le plancher de bois
- le mur est
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Enclave au sud de la zone 10. Comprends :
- le pilier au nord, incluant la face nord allant jusqu’à la première cannelure
- le plancher de bois
- le mur est
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Enclave au sud de la zone 11. Comprends :
- le pilier au nord, incluant la face nord allant jusqu’à la première cannelure
- le plancher de bois
- le mur est
- l’intérieur des 3 passages des vannes ouvertes
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Enclave au sud de la zone 12. Comprends :
- le pilier au nord, incluant la face nord allant jusqu’à la première cannelure
- le plancher de bois
- le mur est
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Enclave au sud de la zone 13. Comprends :
- le pilier au nord, incluant la face nord allant jusqu’à la première cannelure
- le plancher de bois
- le mur est
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Enclave au sud de la zone 14. Comprends :
- le pilier au nord, incluant la face nord allant jusqu’à la première cannelure
- le plancher de bois
- le mur est
- l’intérieur de la voûte, incluant les arches
- la face nord du pilier au sud
Porte d’une vanne de déversoir.
(à compléter)
(à compléter)
(à compléter)
(à compléter)
(à compléter)
(à compléter)
(à compléter)
(à compléter)
(à compléter)
