La collecte des données

Le rig

Le rig (support de caméras) est un assemblage de profilés d’aluminium à rainure en T (ou T-slot) de 20 × 20 mm (série 2020). Il porte la GoPro et les lampes devant le scooter Seacraft Future 1000 ; Sylvain Marcotte l’a conçu.

ScooterSeacraft Future 1000

Plan filméà 70 cm

CaméraGoPro Hero6 Black

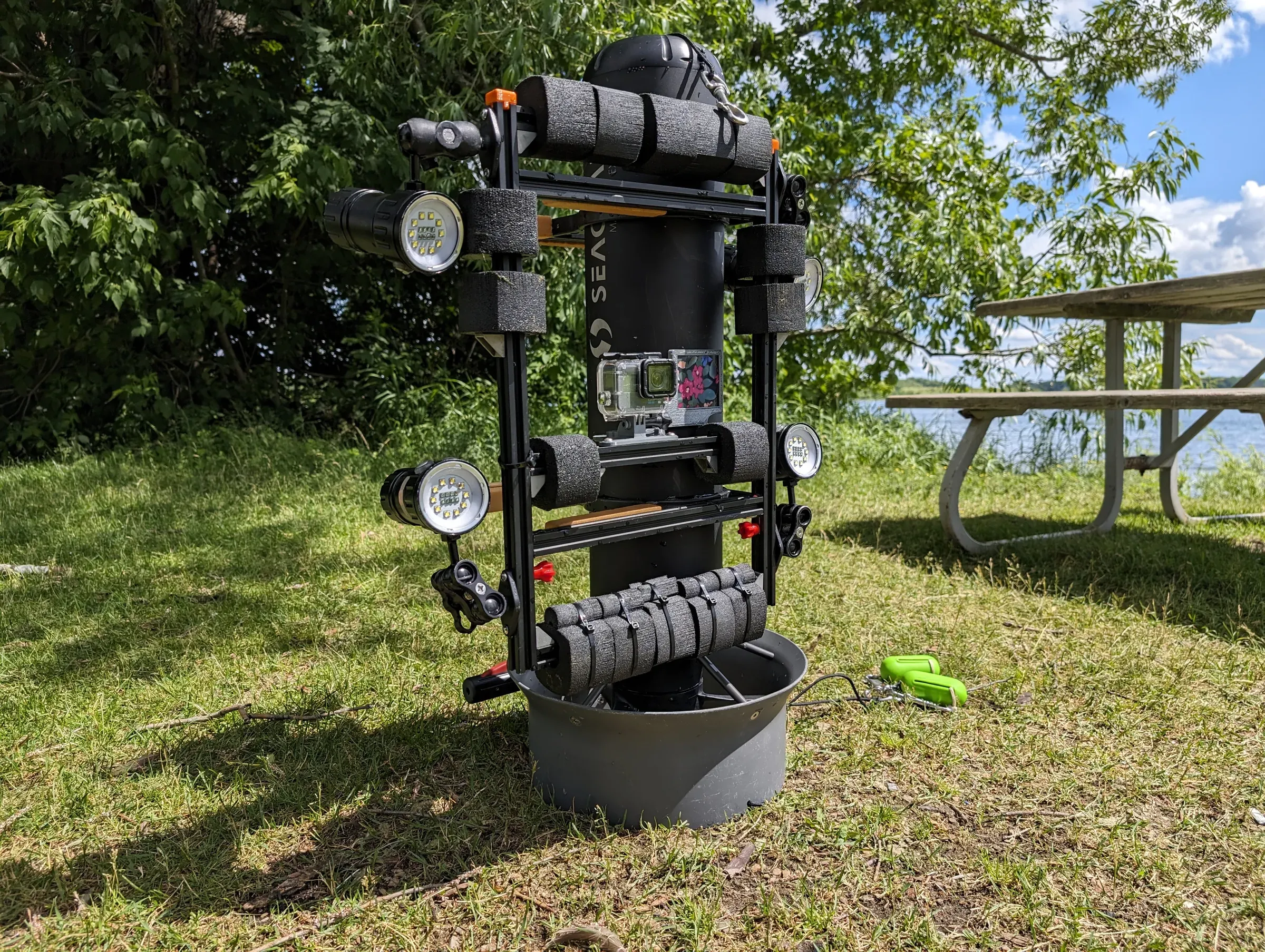

Le rig debout dans un seau, avant une plongée : la GoPro au centre, les lampes et les flotteurs en mousse sur le cadre — 2024-06-14Le rig sur le scooter, avant une plongée

Construction

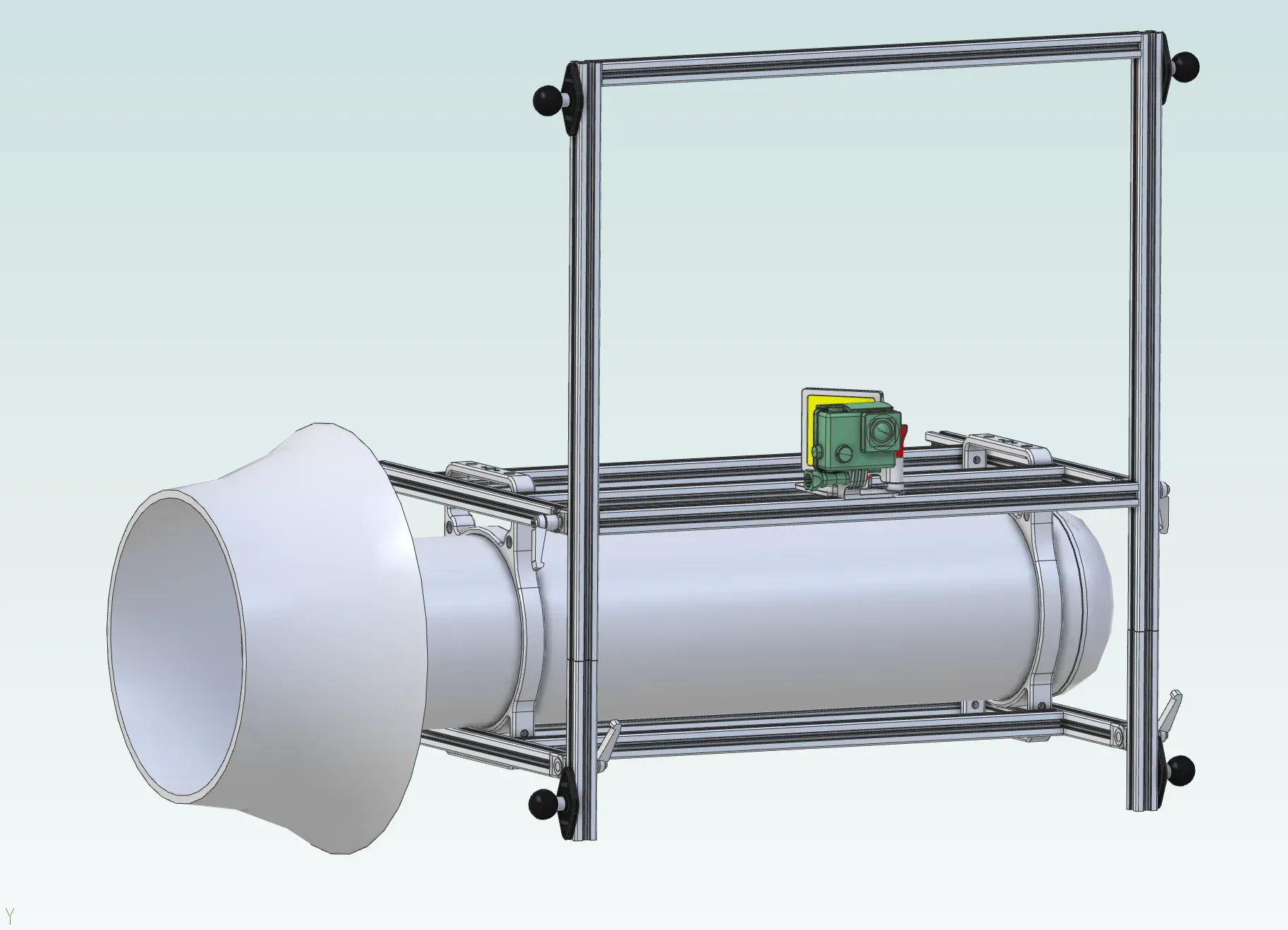

Le rig modélisé en 3D autour du scooter : un cadre en profilés d’aluminium, une rotule à chaque coin pour les lampes, la GoPro au centre — Le rig sur le scooter, modélisé en 3D. Modèle : Sylvain Marcotte

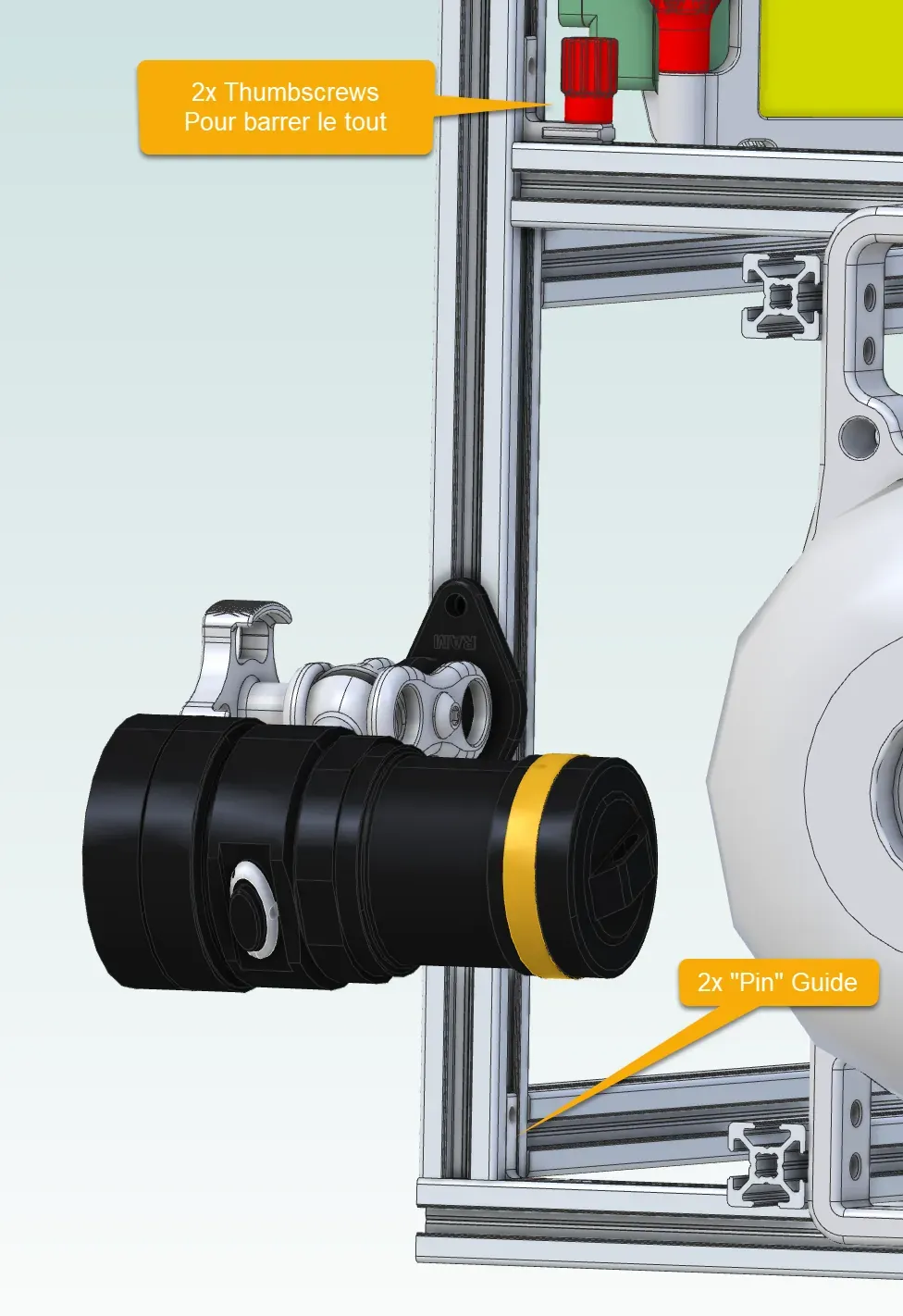

Détail du modèle 3D : une lampe sur son support, les deux vis à main qui bloquent le tout et les deux guides — Une lampe sur son support, les vis à main et les guides. Modèle : Sylvain Marcotte

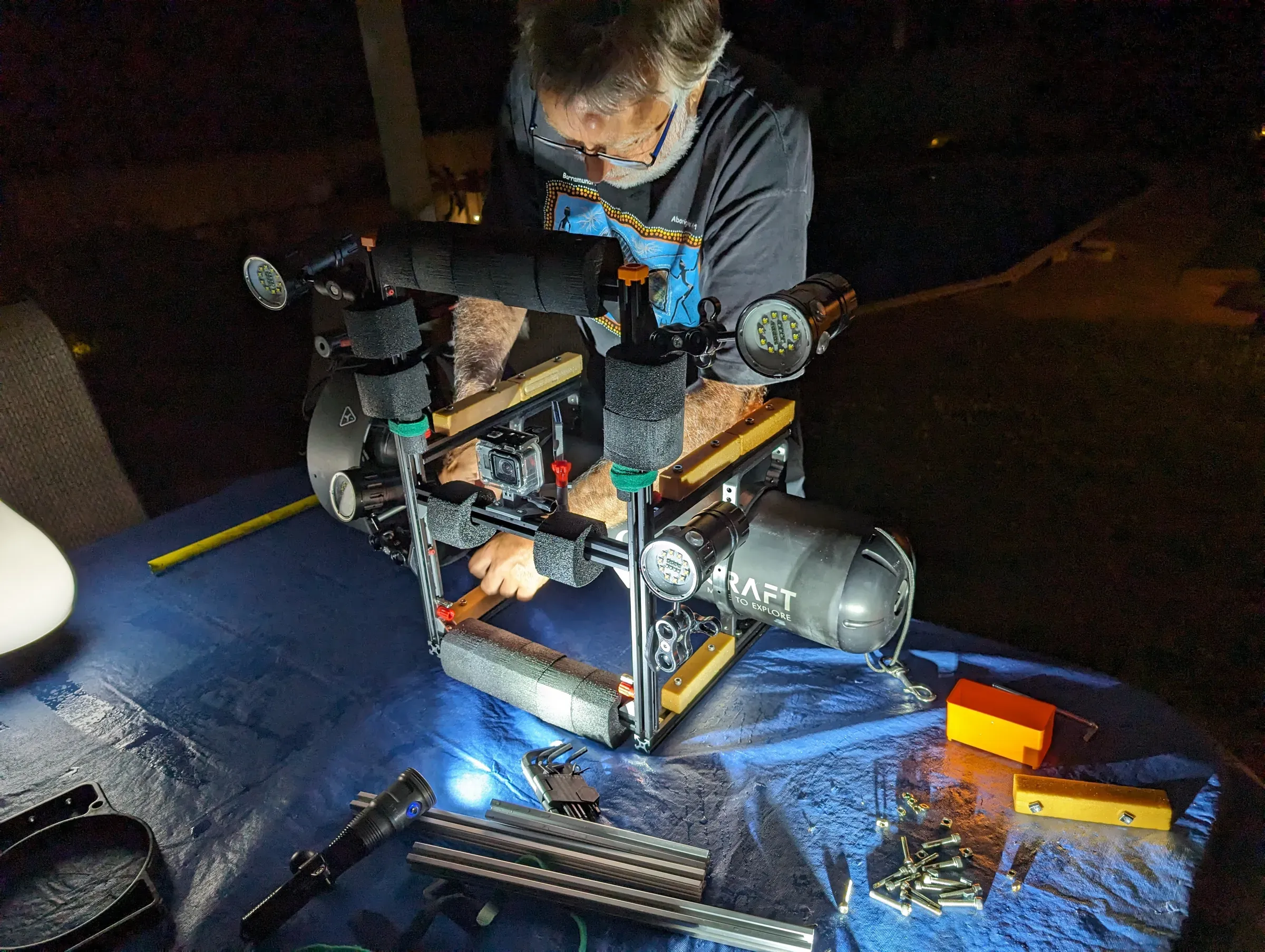

Sylvain Marcotte assemble le rig sur le scooter, de nuit, sur une bâche bleue, les outils autour — 2024-06-08Sylvain Marcotte assemble le rig sur le scooter

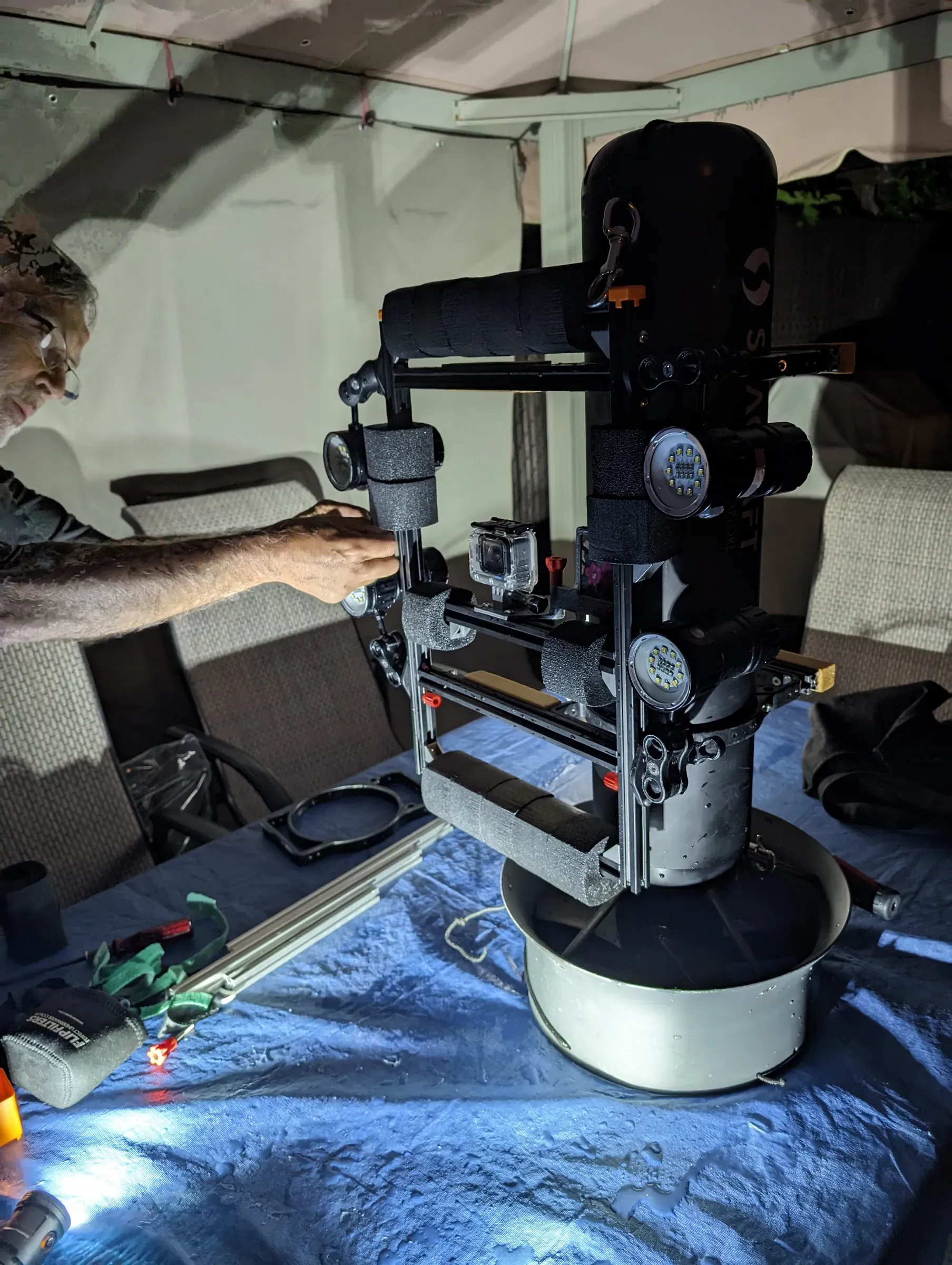

Sylvain Marcotte devant le scooter debout dans un seau, le rig monté, sous une tente — 2024-06-08Le rig monté, le scooter debout dans un seau, avec Sylvain Marcotte

(à compléter : les fixations, comment le rig s’attache au scooter.)

Les lampes

Les lampes sont placées pour éclairer également un plan à environ 70 cm de la lentille : 60 cm entre les deux lampes du haut, 40 cm entre les deux lampes de droite. Les mesures sont dans Dimensions du rig de caméra.

Quatre lampes de plongée SecurityIng, une à chaque coin du cadre : 10 DEL blanches (6000 K), 4 rouges et 4 bleues, un faisceau de 120°, quatre piles 18650. Intensité : 12 000 lumens annoncés par le vendeur.

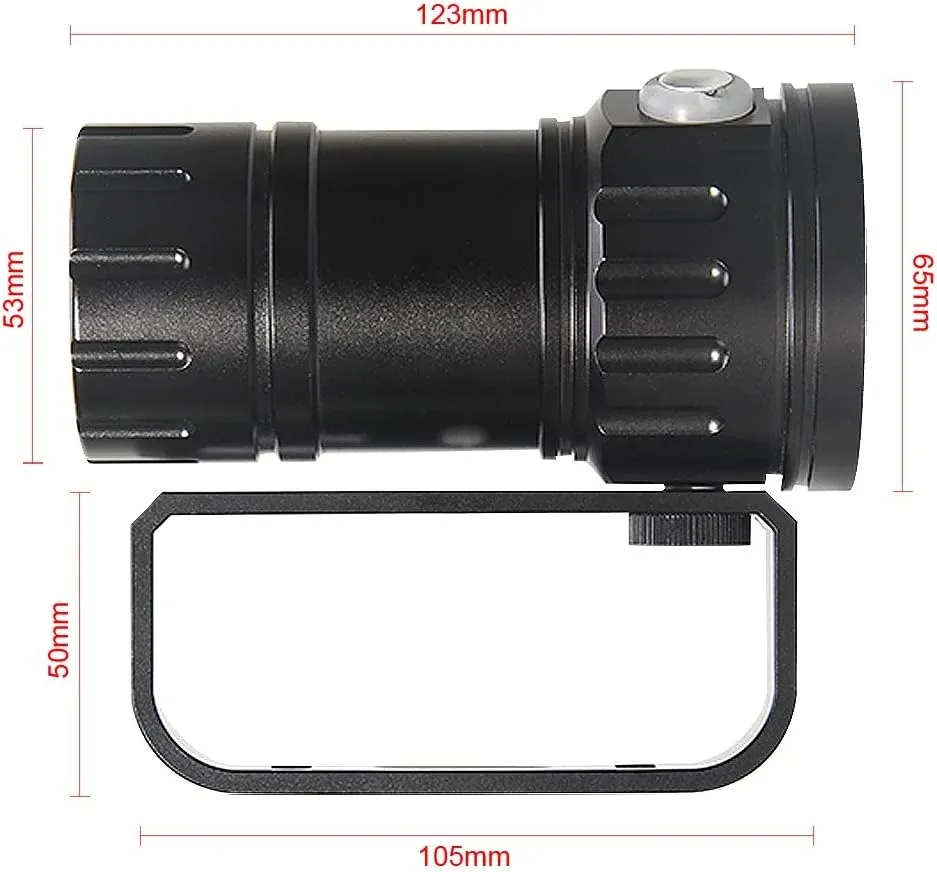

Une lampe SecurityIng de profil, avec ses dimensions : 123 mm de long, tête de 65 mm, corps de 53 mm, poignée de 105 × 50 mm — Une des lampes, de profil, avec ses dimensions. Image : SecurityIng

Le scooter

Un Seacraft Future 1000. À la vitesse 1, il avance à 1,2 pied par seconde (0,37 m/s), mesuré dans les vidéos du test de netteté ; ses vitesses sont programmables.

Les brosses

Les brosses à plancher servent à préparer les surfaces avant de les filmer, le bois surtout : elles dégagent le limon et les coquilles qui les recouvrent par endroits.

Le matériel d’une plongée

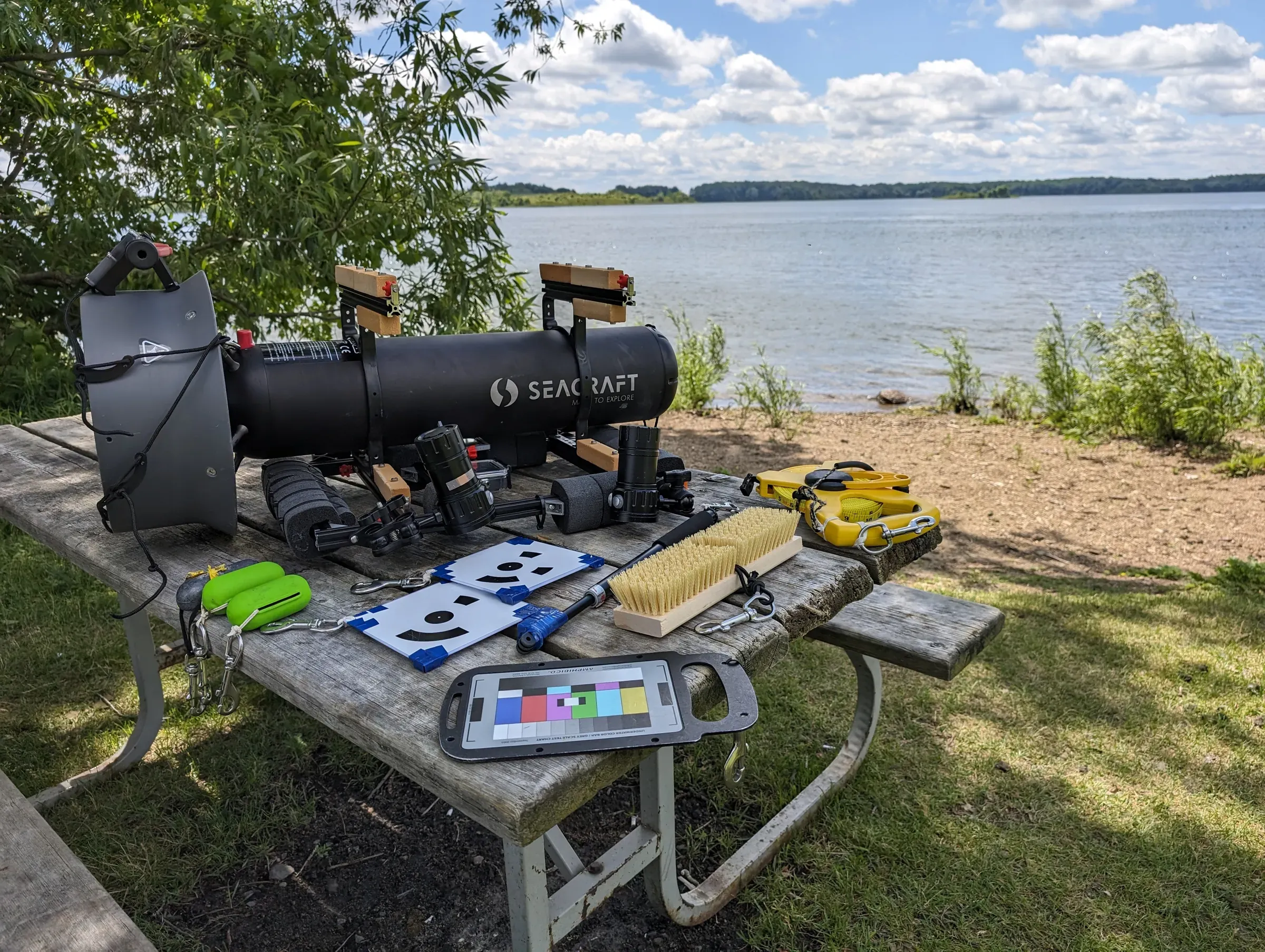

Le scooter et son rig sur une table de pique-nique, avec les cibles codées, la charte de couleurs et les brosses — 2024-06-14Le matériel d'une plongée : le scooter, les cibles codées et la charte de couleurs
