Dimensions du rig de caméra
Champs de vision de la lentille
Section intitulée « Champs de vision de la lentille »Rectangle mesuré au sol, la lentille de la caméra placée à 70cm au-dessus, orienté parallèlement au sol via un trépied.
Distance lentille <-> sol: 70cm
Mesurage

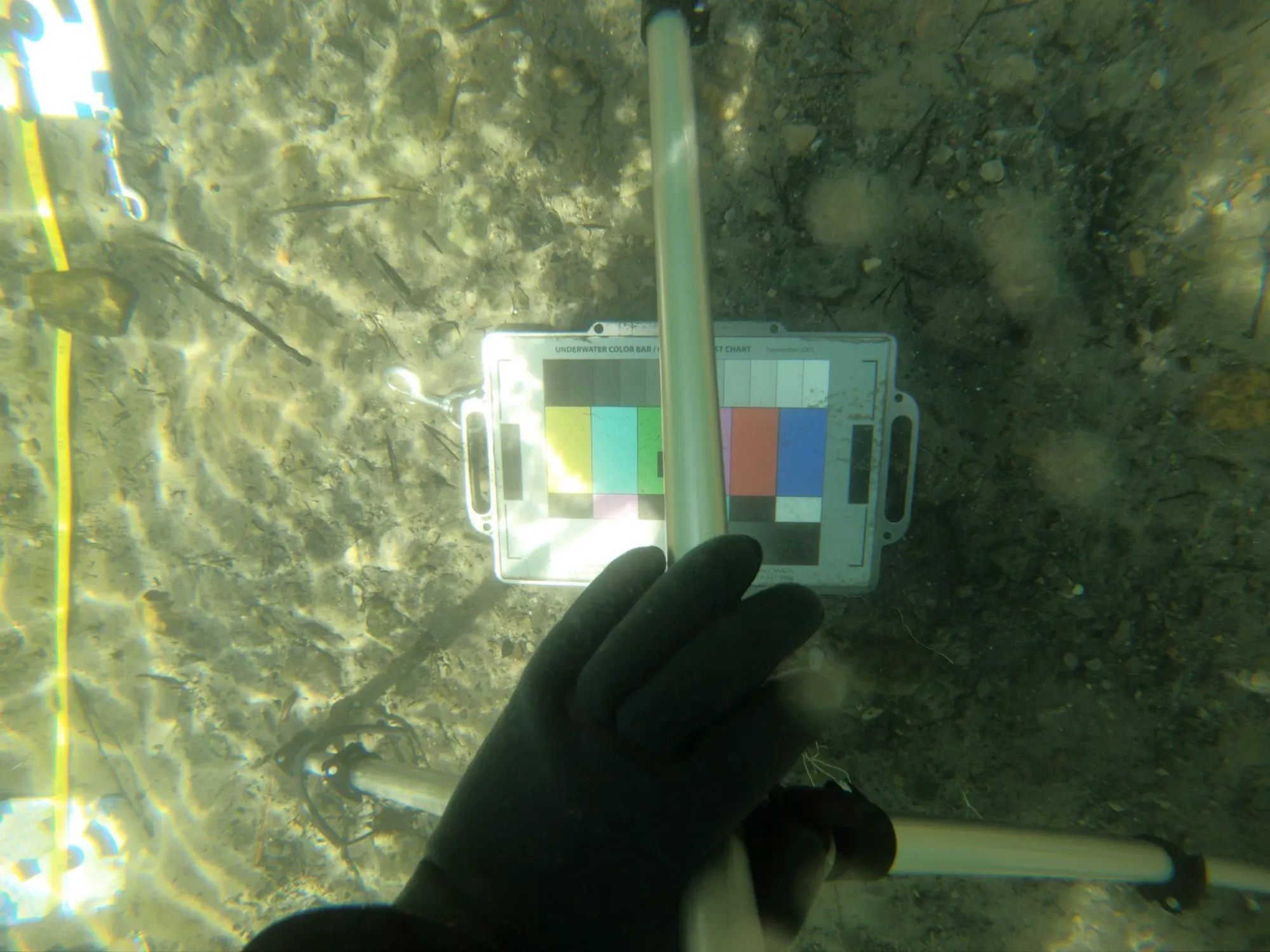

Section intitulée « Mesurage »La prise de mesures des dimensions du champs de vision de la lentille de la GoPro s’est avéré plus difficile que prévu. En effet, il

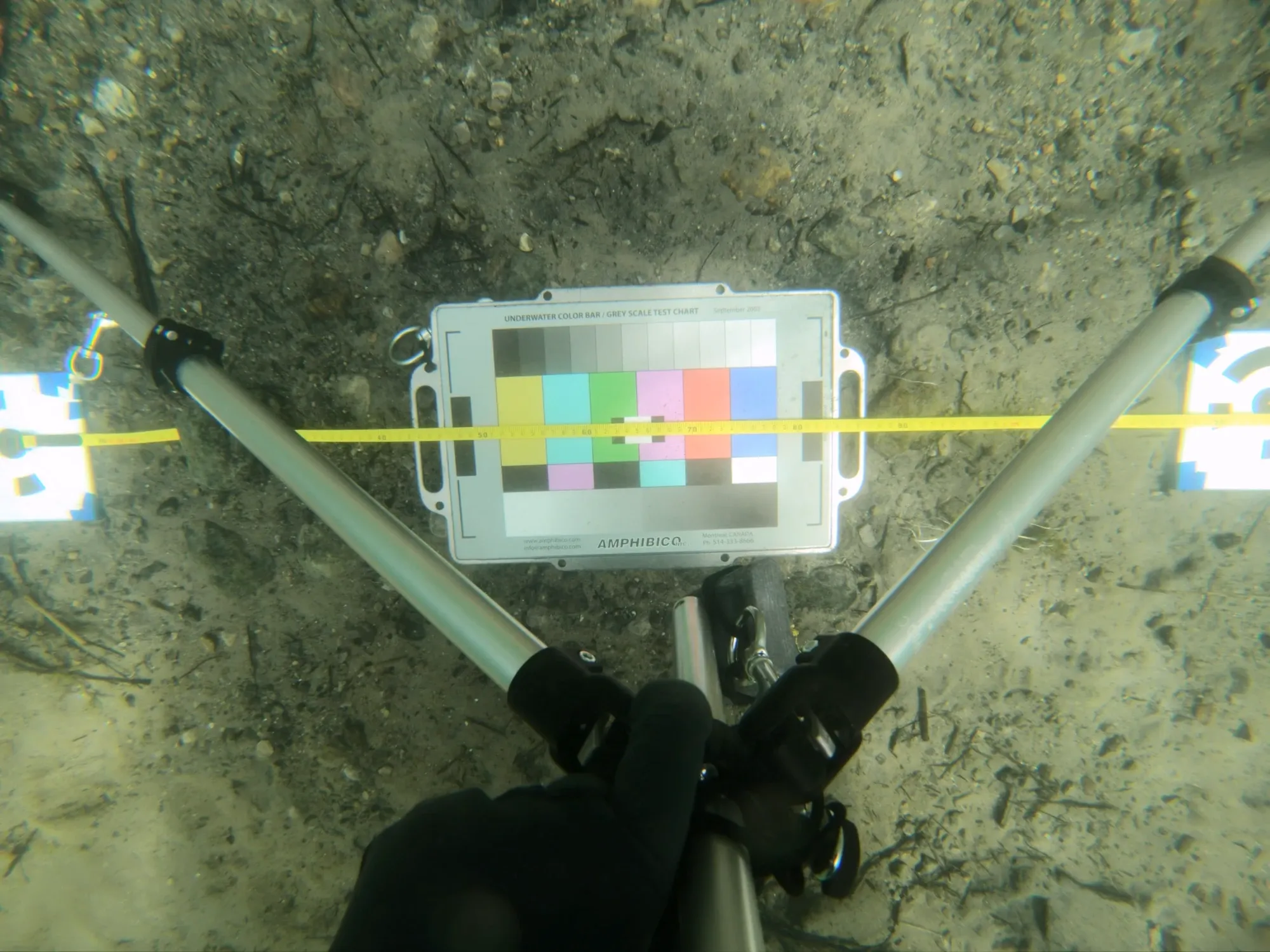

Côté long “B”: 125cm mesuré + 1,5cm, soit la demi largeur du cercle noir de la cible en excédent (à gauche) = 126,5cm
Côté court “C”: 88cm mesuré + 1,5cm, soit la demi largeur du cercle noir de la cible en excédent (en haut) + 7,5cm ( ½ _ hauteur de la cible) + 4,5cm (0,3 _ hauteur de la cible en excédent en bas): 101.5cm

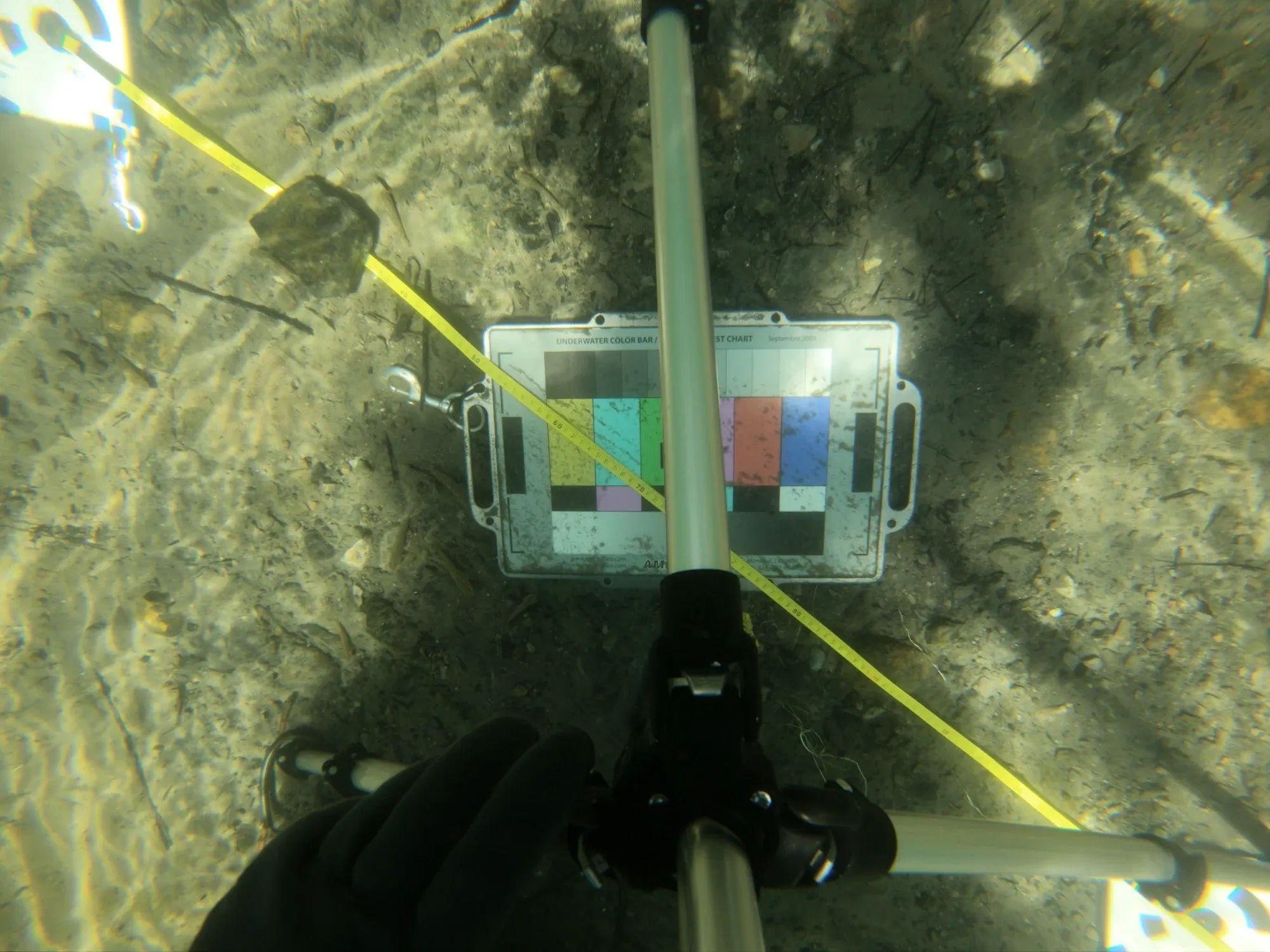

Diagonale “E”: 155,6cm mesuré par règle de trois
Angles de vue de la lentille
Section intitulée « Angles de vue de la lentille »Spécifications du fabricant. 4:3 W (zoom=0%)
| Angle | |
|---|---|
| Diagonale | 149.5 degrés |
| Horizontale | 122.6 degrés |
| Verticale | 94.4 degrés |
Source: [https://community.gopro.com/s/article/hero6-black-field-of-view-fov-information?language=en_US]
D’après les mesures obtenues plus haut:
| Angle | |
|---|---|
| Diagonale | 96 degrés |
| Horizontale | 84 degrés |
| Verticale | 72 degrés |
Ratios des angles du champs de vision expérimentation vs spécification
Section intitulée « Ratios des angles du champs de vision expérimentation vs spécification »| Spécification | Mesurée | Ratio | |
|---|---|---|---|
| Diagonale | 149.5 | 96 | 0,642 |
| Horizontale | 122.6 | 84 | 0,685 |
| Verticale | 94.4 | 72 | 0,763 |
[TODO: revoir cette section: la déformation de la lentille fait en sorte que l’angle de vue est plus grand sur les côtés. Pour le projet, j’ai choisis l’angle de vue utile, soit celui mesuré au centre de l’image.]
La mesure la plus fiable est celle horizontale puisque les cibles sont les mieux positionnés à la prise de vue, et que la mesure a été faire au centre (par opposition à la mesure verticale qui a été faite sur l’extrémité du champs de vue de la caméra, là où la distorsion de la lentille est au plus fort).
Distance entre chaque passage latéral en fonction de la distance du sujet
| Chevauchement des images |
50cm | 70cm | 90cm |
|---|---|---|---|
| 80% | 18cm | 25cm | 32cm |
| 75% | 22cm | 30cm | 40cm |
| 70% | 27cm | 38cm | 49cm |
Angle des lampes
Section intitulée « Angle des lampes »81,2 degrés de diagonale.

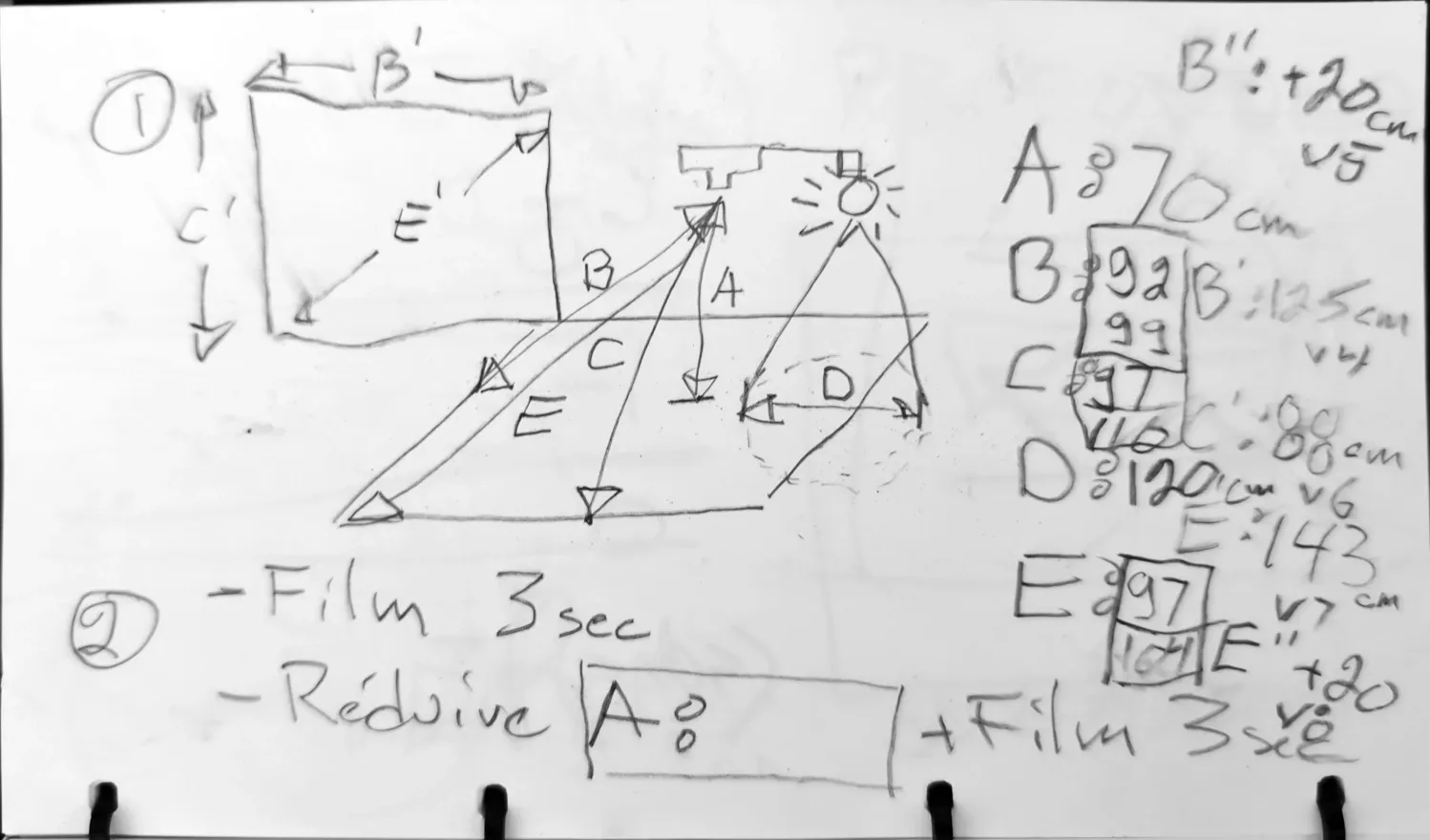

Les mesures ont été effectuées en utilisant un trépied immergé sous l’eau et posé sur un fond rocailleux plat. La lampe était située à 70 cm de la surface mesurée. La diagonale mesurée est de 120 cm.
Mesurer, en centimètres, les distances entre les lampes du rig une fois les lampes positionnées de façon à fournir un éclairage uniforme sur un plan situé à la distance “normale” de prise de mesures. Ceci permettera de modéliser finement le rig.
La mesure “X” est la distance horizontale entre les centres des 2 lampes du haut. La mesure “Y” est la distance verticale entre les 2 lampes de droite.
- Distance X: 60cm
- Distance Y: 40cm
- Distance entre la lentille de la caméra et le plan filmé: 70cm
